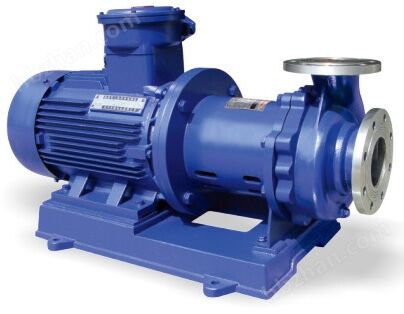

CQB系列不銹鋼磁力泵

CQB系列不銹鋼磁力泵，殼體采用鑄造工藝，結構緊湊，設計壓力2.5Mpa，內外磁均為釹鐵硼永磁體，葉輪通過泵軸與內磁聯體。CQB系列磁力泵廣泛運用于氯堿、氯苯、化成箔、酸洗、農藥、造紙、鋼鐵等行業。能夠輸送強腐蝕性酸、堿、鹽、有機溶劑等介質。可長時間在-20℃—120℃溫度的條件下穩定運行。溫度高于120℃，350℃以下，可選擇本公司CQB-G泵型。如溫度在-180℃~-45℃的低溫場所，可向本公司咨詢低溫磁力泵，客戶可根據實際工況進行選擇。

一、概 述

CQB系列不銹鋼磁力泵（簡稱CQB磁力泵），是CQ磁力泵的升級產品，該系列磁力泵的內部結構及泵殼與葉輪的水力模型均進行了重新的設計，所有型號均配備了底座，增加的整機組的穩定性和可靠性。主要特點是利用磁傳動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，無泄漏。

在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力泵成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加化。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供優質的服務。

二、用 途

CQB系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的*佳選擇。適用溫度：-20℃～100℃。　

三、防漏設計

以靜密封取代動密封，利用磁力耦合間接驅動，消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

四、操作原理

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

	■ 產品特點 該泵過流部份采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。 ■ 型號意義
■ 性能參數
■ 型譜圖
■ 安裝尺寸
