AWS一體化智慧泵房

隨著社會經濟技術的發展進步，目前原有舊泵房無法滿足現行的標準要求，以及無法滿足當前快速發展的需求，上海東方泵業(集團)經過多年設計研發,結合中石油撬裝式供水泵房的經驗，成功開發出高效節能、智能化、信息化、方便快捷的AWS一體化智慧泵房，將用戶感知、能源管理、智能識別、人機互動、水質保障、降噪減震、環保節能、供電保障等一系列系統進行有效集成，提升供水設備的使用壽命，消除水污染風險，降低漏水率，實現環保節能，從而保障居民用水便利與用水安全。

工作環境

• 電源電壓：380V(±15%)，三相五線制；

• 環境溫度：-5℃—±4℃（若超出范圍必須采取相應措施）；

• 安裝地點無導電塵埃及能腐蝕金屬和破壞絕緣的氣體，無爆炸危險的場所；

• 海拔高度不超過2000m，超過時控制元器件應做相應的調整。

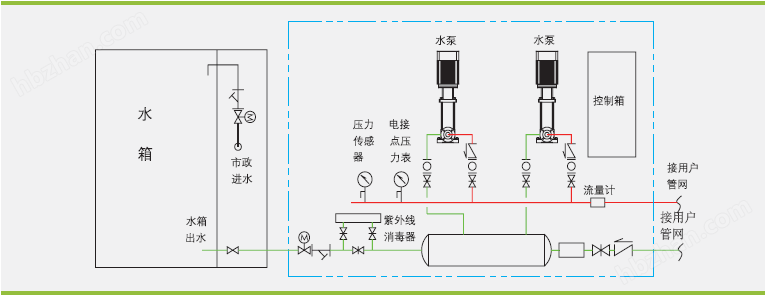

設備結構

設備一體化結構：設備標準化模塊化生產，高度集成化，一體化結構實現出廠前的整體檢測和測試，實現通電、碰管即可運行。

設備主要配置

設備主要配置特點

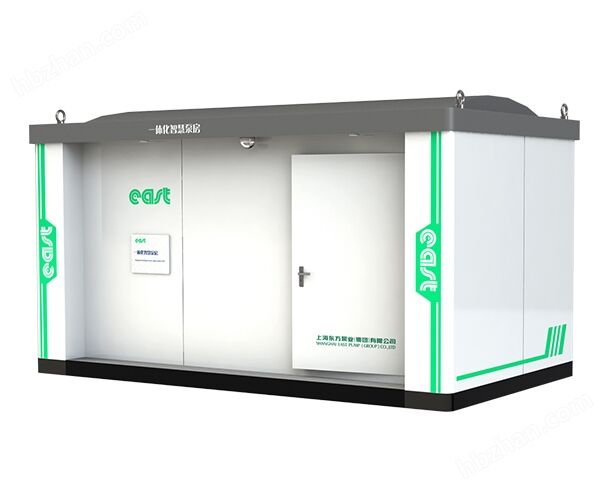

一體化泵房

• 泵站具有智能室內溫度控制， 自動調節室內溫度，使其在設定范圍內工作，保障設備的正常運行，異常情況自動報警和處理。

• 專業結構設計團隊，保障了設備結構的穩定和合理性；采用鋼板壓型機整體壓制和激光下料機器人切割制作工藝，保證的泵房優美外觀和密封效果，再通過消聲板、吸音保溫棉保證了泵房內的噪音和溫度不溢出。

• 裝有智能門鎖，使泵房在安全性、識別、管理性方面智能化和簡便化。

增壓供水系統

• 配備高效節能多級離心泵，可配置1級能耗稀土永磁同步電機。

• 泵組噪聲低，過流部件304材質。

智能安保系統

• 泵站內設備視頻圖像監控及存檔，泵房內任一角落都一覽無余，可以快速掌握泵房內的情況, 可通過移動偵測對區域內移動物體變化狀況錄制視頻并報警推送至管理平臺,及時關注泵房的實時動態，不必擔心危險的發生。

• 泵站設置智能門鎖，可對人員進出權限進行管理，防止非法闖入。

能耗控制系統

• 根據對歷史數據分析和智能系統集成技術相結合，通過智能優化單元，改變并優化水泵的運行曲線，使工作泵始終處于效率區，以達到降低能耗，提高利用效率，延長設備使用壽命的目的。

爆管、滴漏監控

• 泵站內裝有防淹沒傳感器,對泵站內滴漏和爆管進行監控,保護站內設備安全。

• 泵站內裝設的流量監測儀與控制系統聯動控制，實時監測管網壓力和流量狀態，自動根據流量、壓力的歷史曲線進行分析，對滴漏和爆管進行自動預警和報警，保護管網安全及避免資源浪費。

防潮通風系統

• 泵房內安裝有溫濕度傳感器，可自動控制排風、加熱、除濕設備，保障泵站內的溫濕度在設備運行條件的規定值之內。

水質管理（此功能選配）

• 泵站內配置水質在線自動監測系統運用自動控制技術、計算機技術并配以專業軟件，組成一個從取樣、預處理、分析到數據處理及存貯的完整系統，從而實現對樣品的在線自動監測和記錄，當水質異常自動通過信號傳輸系統發出報警。

消防系統

• 泵站內配有煙霧報警探頭、滅火器箱、消防應急照明燈，設備能及時火災報警,人員到達后可以用滅火器進行應急滅火。

檢修裝置

• 泵站內配有專用起吊檢修裝置,泵站內的部件需要檢修維護時方便快捷。

智能化控制系統

• 采用工業平板電腦和PLC工控雙機控制系統，豐富的泵房數據感知傳感器，結合物聯網、云平臺和專業軟件，對供水泵站的生產數據、設備數據、物料數據實時采集、傳輸和存儲，實現以數據驅動一體化泵站的生產、 運維、 管理，并能通過對泵站各類運行數據的分析，優化設備以及整個泵站的運行，并可將數據傳輸?shù)皆票O(jiān)控平臺，實現用戶的遠程實時監控。

• 基于水泵性能與系統特性的匹配優化

• 流體專業與控制專業的有效結合

• 故障診斷系統

• 支持移動終端遠程監控

• 全生命周期數據管理

• 布局效果顯示




• 智能感知、 控制及保護

• 標準化設計

• 獨立變頻調速

• 節能高效

• 安全防范

• 視頻監控

設備集控中心（選配）

• 集控中心是以通過通信網絡組成的對區域多個機組、配電系統等與運行相關的設備進行集中遠程監視、監測、控制，并對重要數據進行采集、分析、運算，對優化運行提供決策、調度依據和行政管理為一體的智能系統。

集控中心系統架構

主要功能

遠程狀態顯示與報警

• 對水泵等電控設備的開啟、停機、故障等運行狀態進行遠程顯示與報警。

• 對站點爆管、流量、壓力等數據的異常狀態進行遠程顯示與報警。

• 對泵站配電系統的正常、異常狀態進行遠程顯示與報警。

• 對安防的正常、異常狀態進行遠程顯示與報警。

• 將異常狀態信 息及時發送到相關管理人員手機上。

• 對泵站配電設備如電機的電流、電壓、電度等電量數據進行采集與記錄。

設備控制

• 對泵、閥等設備的啟動、停止、調速等進行自動控制或遠程操控，并通過動態、直觀的人機會話界面實現。

• 對采集與測量的數據進行整理、計算處理后，調整、修正設備的運行方案。

• 在取得操作權限后通過遠程（或移動）終端對設備進行緊急控制。

遠程參數調節

• 對泵站設備的壓力、轉速等運行參數進行遠程調整、修正。

• 對泵站設備的工作時間、工作數量、工作頻度進行調整。

• 遠程視頻及安防監控

• 對泵站重 要設備進行運行狀態的視頻監控與記錄；

• 采用視頻安防方案時，對安防出入場地進行監控與記錄；

歷史數據查詢

• 遵循SQL、ODBC開放接口標準。

• 支持歷史數據表、曲線圖查詢。

• 支持歷史事件記錄查詢。

• 支持越復限次數據、開關次數及運行累計時間等統計查詢。

• 支持歷史數據備份。

G型一體化智慧泵房

XG型一體化智慧泵房

H型一體化智慧泵房
