4DSY系列電動試壓泵（165/6.3-12/100)

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱上海博生水泵制造有限公司
品牌
型號
所在地上海市
廠商性質其他
更新時間2026/7/31 9:50:00
訪問次數20

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

上海博生水泵制造有限公司系由原上海長虹工業泵廠組成，成立于1998年5月具有20年的水泵行業歷史?！袄吓谱?，信用好”上海博生水泵主導產品包括：磁力泵，高溫磁力泵，氣動隔膜泵，電動隔膜泵，離心泵，螺桿泵，排污泵，耐腐蝕化工泵，油泵，加油泵，油桶泵，齒輪油泵，自吸泵，多級泵，旋渦泵，管道泵，排污泵，玻璃鋼泵，耐腐蝕泵，塑料泵，不銹鋼泵，真空泵，衛生泵等等。產品主要應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。博生公司產品銷遠國內20多個省市區，而且口出東南亞、非洲等國家和地區且獲得客戶。博生公司遵循精心選材，品質**，管理嚴謹，服務精誠為指導方向，努力為各界行業生產出多好的產品，提供真誠的服務。本著“用心制造，用情服務”的企業理念，塑造的博生企業文化底蘊，鑄就匠心的“博生”佳作，展示博生精神風范。一直堅持以質量求生存、品質求發展，不斷開拓**水泵的發展領域?？蛻?hù)們的滿意與成功就是度量我們工作成績的重要的標尺。我們的承諾與目標向各領域用戶提供從泵技術選型到高品質產品制造再到專業售后服務在內的系統解決方案。**的技術應用知識，高效且豐富的生產經驗，上乘地與產品相結合。無論面對復雜、多樣、苛刻的介質，博生都能夠?yàn)槟男枨筇峁┻m合的產品與上乘服務。我們將以求實、精品、真誠、雙贏迎來再度輝煌，回報社會，奉獻客戶。

展開顯示更多內容

產品簡介在線詢價

4D-SY型（6.3—80MPa）電動試壓泵系列按水壓試驗要求而特殊設計，在試壓的初始階段能迅速充液和升壓，以縮短試驗時間，具有較大的流量，當壓力超過1.6MPa(此壓力可以調低)后，為使試壓過程能較平穩而緩慢地進行，則流量自動減小，所以本泵在高、低壓時具有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意壓力的水壓試驗。 4D-SY型（6.3—80MPa）電動試壓泵主要適用于各類壓力容器、......

4DSY系列電動試壓泵（165/6.3-12/100) 產品信息

詳情介紹：

4DSY系列電動試壓泵（165/6.3-12/100)產品概述:

1、博生4DSY系列電動試壓泵（165/6.3-12/100)電動試壓泵系列按水壓試驗要求而特殊設計，在試壓的初始階段能迅速充液和升壓，以縮短試驗時間，具有較大的流量，當壓力超過1.6MPa(此壓力可以調低)后，為使試壓過程能較平穩而緩慢地進行，則流量自動減小，所以本泵在高、低壓時具有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意壓力的水壓試驗。
4DSY系列電動試壓泵（165/6.3-12/100)電動試壓泵主要適用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗，予應力加工新工藝和試驗室中獲得液體高壓源的設備。是原機械工業部通用機械研究所試壓泵聯合設計組設計的*新系列產品，它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，并在此基礎上增加了傳動裝置和十字轉換，使本系列產品的綜合技術指標**達到標準要求，各種性能更加穩定可靠，使用更加安全方便，同時達到了節能省電的效果。在產品結構方面選用了封閉式水箱，降低了整機高度，使外形更加緊湊美觀。該產品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品為工作介質而特意設計的，在試壓的初始階段能迅速充液和升壓，以縮短試驗時間，具有較大的流量，當壓力超過1.6Mpa（此壓力可以調低）后，為使試壓過程更加平穩的進行，則流量自動減小。所以該產品在高、低壓時具有兩種流量，并能自動變換。凡在額定排出壓力以下，可進行任意數值的壓力試驗，該產品的工作環境溫度：5°—60℃。
。

2、該試壓泵系按水壓試驗要求而特殊設計。在試壓的初始階段具有較大流量、能迅速充液和升壓,以縮短實驗時間。當壓力超過1.6MPa后、為使試壓過程能較平穩而緩慢地進行。則流量自動減少。所以本泵在高、低壓時有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意數值的水壓試驗。

技術參數選型 Technical parameters

型號 Model	壓力 Pressure (Mpa)	流量 Flow volume(L/H)		配套電機 Mating electic machine		毛重 G.W. (Kg)	尺寸 Meas (mm)
型號 Model	壓力 Pressure (Mpa)	高壓 High Pressure	低壓 Low Pressure	型號 Model	功率 Power(KW)	毛重 G.W. (Kg)	尺寸 Meas (mm)
4DSY- 165/6.3	6.3	165	500	Y90L-4	1.1	190	8054801110
4DSY- 100/10	10	100	450	Y90L-4	1.1	190	8054801110
4DSY- 63/16	16	63	400	Y90L-4	1.1	190	8054801110
4DSY- 40/25	25	40	380	Y90L-4	1.1	190	8054801110
4DSY- 30/40	40	30	360	Y90L-4	1.5	190	8054801110
4DSY- 50/63	63	50	370	Y90L-4	1.5	190	8054801110
4DSY- 22/63	63	22	350	Y90L-4	1.5	190	8054801110
4DSY- 15/80	80	15	340	Y90L-4	1.5	190	8054801110
4DSY- 12/100	100	12	320	Y90L-4	1.5	190	8054801110

低壓缸柱塞直徑：45mm
低壓缸工作壓力：≤1.6MPa
缸數：4
柱塞行程40mm
每分鐘往復次數：51
選用試壓泵時，應根據所需的試驗壓力來選擇泵的額定排出壓力。亦應兼顧到流量要求。
一、產品結構及原理圖

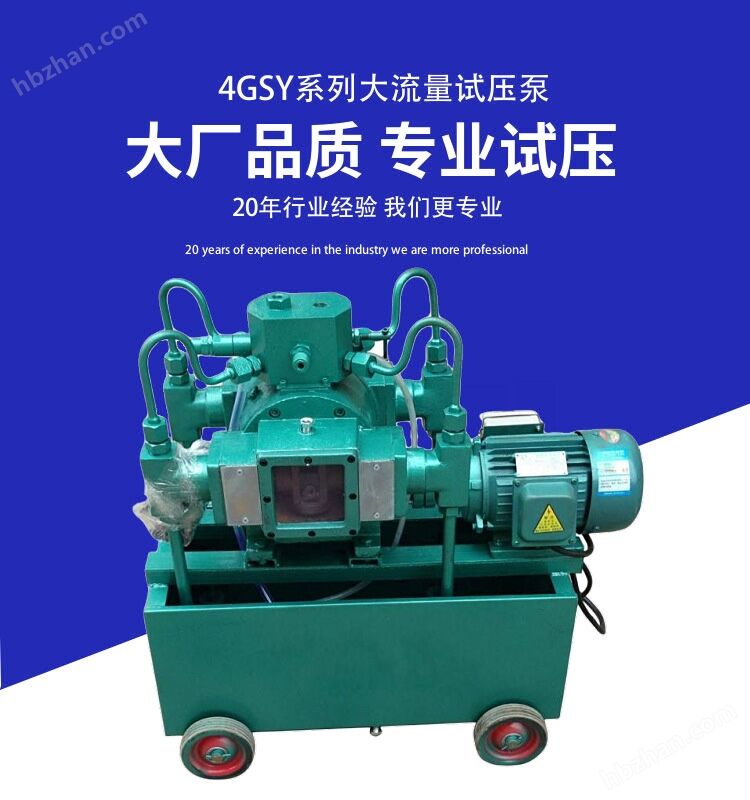

該產品為臥式4缸對稱配置的往復泵。由電動機、減速箱、傳動箱、高、低壓水缸、集水器、液控閥、安全閥及水箱等主要部件組成。工作原理及結構示意如圖1所示。
整臺泵裝在水箱上，水箱下有四個滾輪，使泵能移動靈活。電動機與減速箱由兩件半聯軸器聯接。減速箱系蝸桿、蝸輪傳動，速比為2:55。蝸輪軸兩端有互成180°的偏心軸，通過兩側傳動箱內的滑動機構，將旋轉運動轉變?yōu)榛瑝K、十字頭的往復運動。十字頭上所裝的柱塞在水缸內做往復運動，實現泵的交替吸入和排出過程。
在柱塞的往復作用下，4只水缸內的工作容積形成周期變化。當柱塞為吸入行程時，出水閥關閉，隨水缸工作容積的增大，缸內形成真空，水箱內的工作介質在大氣壓力的作用下，通過濾網、吸水管、頂開進水閥進入缸體內。當柱塞為排出行程時，進水閥關閉，出水閥被迫開啟，柱塞將工作介質通過出水閥輸入集水器，輸送到被試容器內，直至達到某一預定的試驗壓力，實現試壓的目的。
集水器：集水器是泵的控制樞紐，起控制、測量和保護作用。集水器設有止回閥、截止閥、安全閥、放水閥及連接輸出接管的工作接頭，其上裝有壓力表。
止回閥：止回閥是高、低壓缸間的通斷閥，可以避免低壓水缸承受高壓。
截止閥：截止閥是泵與被試容器的控制閥，當達到試壓示值時，即應關閉此閥并停機，進行保壓檢查與檢驗。試壓完畢后，打開截止閥及放水閥卸壓，將工作介質放回水箱內。
安全閥：安全閥是本泵液力端的過載保護裝置。當泵的實際排出壓力≤25MPa時，該閥的起跳壓力為額定排出壓力的1.1-1.15倍；當泵實際排出壓力≥25MPa時，為額定壓力的1.15-1.25倍時，即應釋放工作介質，使泵不致過載，起到保護作用。
液控閥：液控閥的兩端與兩只低壓缸相連，液控管與集水器的高壓腔相通。液控閥關閉時，四只高、低壓缸同時工作，而當排出壓力>1.6MPa后，排出介質通過液控管使該閥開啟，則兩只低壓缸互相連通，止回閥將它們與高壓腔隔斷，這時左、右低壓缸不再輸出介質，僅由高壓缸工作，實現流量由大到小的自動切換，這樣既能實現泵的流量自動變換，同時兩只低壓缸互通，也不再消耗能量，還可避免因泵過載而損壞機件。
注意：液控閥動作壓力不能高于1.6Mpa。出廠時已調試好，用戶不需調整。
壓力表：集水器上裝有壓力表，當被試容器達到試驗壓力，應立即停機并關閉截止閥，此時壓力表仍指示試驗壓力。壓力表的數值范圍應相當于泵額定壓力的1.2-1.5倍。
