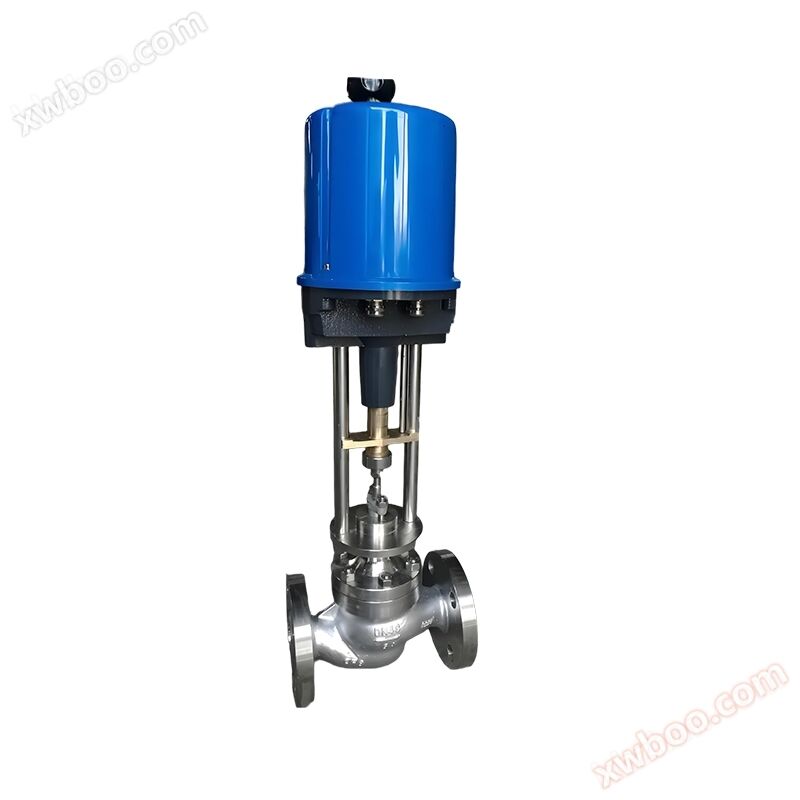

ZDLN電子式雙座調節閥

電動調節閥ZAZN    電動雙座調節閥ZDLN     電動單座調節閥ZDLP   電子式套筒調節閥ZDLM

產品簡介： 電動單（雙）座調節閥，配用PS、3810、ZAZ、DKZ等系列直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。

產品特點： ZDLN型電子式雙座電動調節閥是由3610L型電子式電動執行機構和雙座調節機構組成。調節機構具有不平衡很小，允許壓差，大流通能力大等特點，適用于泄漏量要求不嚴格的場合。

原理結構：直通鑄造閥

                       公稱通徑：20－300mm

                       公稱壓力：PN1.6、4.0 、6.4MPa

                       連接形式：法蘭JB78－59、JB79－59

                       閥體材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

                       常溫型：-20℃－+200℃     散熱型：-40℃－+450℃

                       壓蓋形式：螺栓壓緊式

                       填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

                       閥芯形式：雙導向單座柱塞式閥芯

                      流量特性：等百分比特性、直線特性、快開特性。

DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列主要零件材料及推薦使用溫度范圍

電子式電動雙座調節閥主要技術參數和性能指標：

性能指標：

允許壓差：

電子式電動雙座調節閥尺寸：                                                                                                                          單位：mm
