LG型立式單吸多級泵

一、產品概述

LG系立式、單吸、多級分段式便拆式離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準。

二、產品特點

1、結構新穎，運行可靠：取消了平衡鼓（盤），其軸向力采用水力平衡，解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。

2、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用。

3、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點。

4、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，地減少流動噪音。

三、結構說明

LG型泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。

LG型泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部）。 泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。

泵軸為合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的最上端與電機軸的下端通過爪型聯軸器聯接。

密封裝置采用軟填料密封和機械密封。在采用軟 填料密封時，與之相摩擦的軸套丙為碳素鋼制成，并經淬火處理，以增加面磨性。

葉輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG和40LG則由水封環組成平衡管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換。

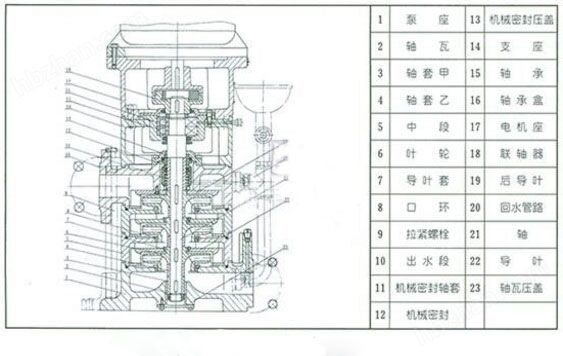

LG立式單吸多級泵結構圖：

25LG、35LG立式單吸多級泵性能表：

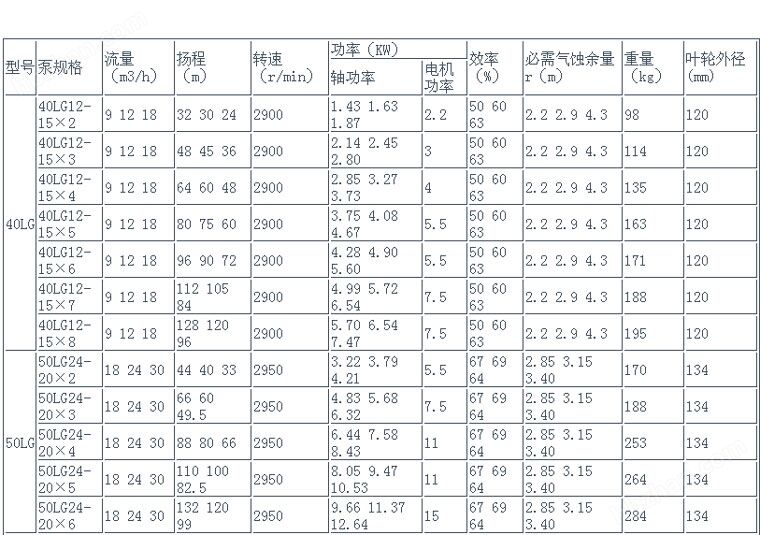

40LG、50LG、65LG、80LG立式多級泵性能表：

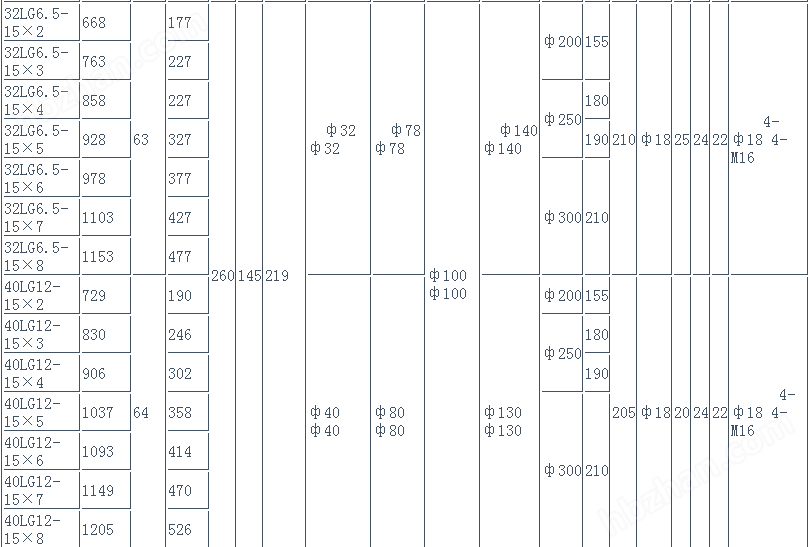

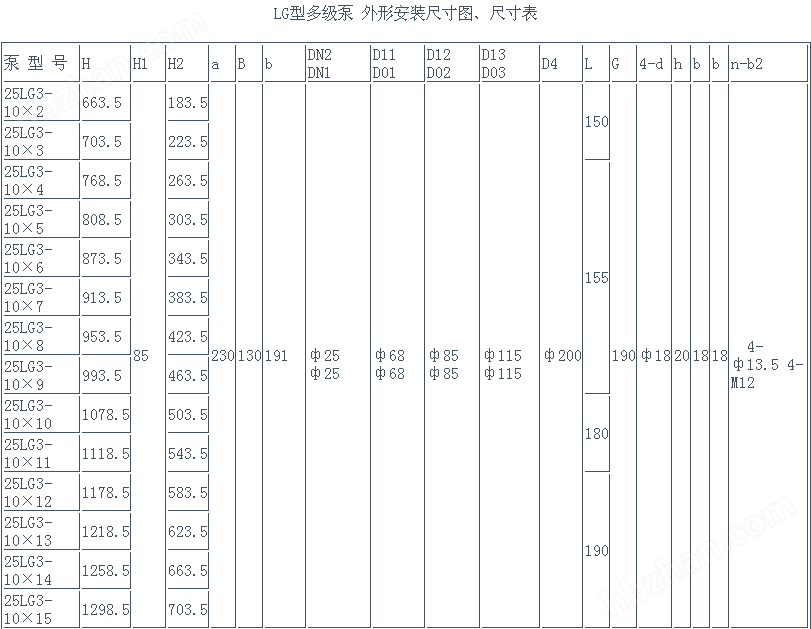

LG立式單吸多級泵安裝尺寸圖：
