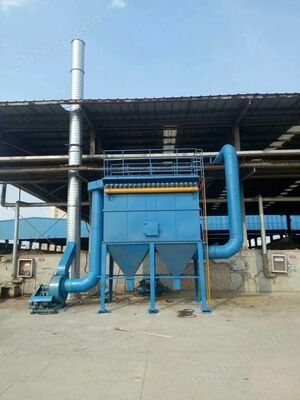

脈沖布袋除塵器

脈沖布袋除塵器是通過脈沖清灰方式清灰的布袋除塵器,脈沖布袋除塵器的清灰系統由脈沖閥,噴吹管,貯氣包和脈沖控制儀等幾部分組成,分室除塵器另外加有氣缸.脈沖閥一端連接壓縮空氣包,另一端連接噴吹管,脈沖控制儀控制著控制閥及脈沖閥的開啟.

工作原理

除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

特點

1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。

2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。

4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。

5、箱體采用氣密性設計，密封性好，檢查門用的密封材料，制作過程中以煤油檢漏，漏風率很低。

6、進、出口風道布置緊湊，氣流阻力小。

系列設計

1、長袋脈沖除塵器按濾袋不同直徑、每室濾袋的不同布置、過濾面積的不同，分成三種不同的系列，以室為單位組合成排，分成單排列和雙排列。a.分單排和雙排，濾袋尺寸為130X6000。脈沖噴吹壓力可為低壓(0.2-0.3Mpa),亦可為高壓(0.4-0.5Mpa)，由用戶選用。b.只有雙排布置，濾袋尺寸為130X6000。脈沖噴吹壓力一般設計為低壓(0.2-0.3Mpa)。c.只有雙排布置，濾袋尺寸為160X6000。脈沖噴吹壓力為高壓(0.4-0.5Mpa)。 如用戶有特殊要求，亦可按用戶意見設計特殊型。

2、除塵器進口粉塵濃度一般允許為50g/Nm3以下，如有特殊要求，可按用戶要求設計。
除塵器的選用

1、過濾速度的選擇 過濾速度是除塵器選型的關鍵因素，應根據煙塵或粉塵的性質、應用場合、粉塵粒度、粘度、氣體溫度、含水份量、含塵濃度及不同濾料等因素來確定。 當粉塵粒度較細，溫、濕度較高，濃度大，粘性較大宜選低值。如≤1m/min；反之可選高值，一般不宜超過1.5m/min。對于粉塵粒度很大，常溫、干燥、無粘性，且濃度極低，則可選1.5～2m/min。 過濾速度選用時，應計算在減少一室（清灰時）過濾面積時的凈過濾風速不宜超過上述數值。

2、過濾材料 應根據含塵氣體的溫度、含水份量、酸、堿性質、粉塵的粘度、濃度和磨啄性等高低、大小來考慮。 一般在含水量較小，無酸性時根據含塵氣體溫度來選用，常溫或≤130°C時，常用500～550g/m2的滌綸針刺氈。<250°C時，選用芳綸諾梅克斯針刺氈或800g/m2玻纖針刺氈或800g/m2緯雙重玻纖織物或氟美斯［FMS］高溫濾料（含氟氣體不能用玻纖材質）。 當含水份量較大，粉塵濃度又較大時，宜選用防水、防油濾料（或稱抗結露濾料）或覆膜濾料（基布應是經過防水處理的針刺氈）。當含塵氣體含酸、堿性且氣體溫度≤190°C，常選用萊通（Ryton聚苯硫醚）針刺氈。氣體溫度≤240°C，耐酸堿性要求不太高時，選用P84（聚酰亞胺）針刺氈。 當

含塵氣體為易燃易爆氣體時，選用防靜電絳綸針刺氈，當含塵氣體既有一定的水份又為易燃易爆氣體時，選用防水防油防靜電（三防）絳綸針刺氈。

3、控制儀,長袋脈沖除塵器清灰控制采用PLC微電腦程控儀，分定壓(自動)、定時(自動)，手動三種控制方式。 定壓控制：按設定壓差進行控制，除塵器壓差超過設定值，各室自動依次清灰一遍。 定時控制：按設定時間，每隔一個清灰周期，各室依次清灰一遍。 手動控制：在現場操作柜上可手動控制依次各室自動清灰一遍，也可對每個室單獨清灰。 由用戶選定控制方式，用戶無要求時，則按定時控制供貨。

布袋除塵器的工作效率說明布袋除塵器在新濾袋開始使用時,是依靠織物孔隙中伸出的纖維與塵粒之間的慣性碰撞，直接截留，靜電吸引，布朗擴散等作用捕集粉塵的；當織物上形成一層粉塵層后，則主要依靠粉塵層的篩分作用捕集粉塵。在現有用于排氣凈化的各種除塵器中，布袋除塵器的除塵效果是，特別是它捕捉粒徑1um以下微細塵粒的能力，較之同為高效除塵器的電除塵器和高壓文丘里除塵器猶高出。

布袋除塵器的除塵率(或稱除塵效率)與濾料種類以及濾料上附著粉塵的狀況有關。一般地說，新濾袋的除塵率較低。當濾袋上附著的粉塵達到大約2-3g/m2時，除塵率就能超過90%; 達到150g/m2時，就能超過99%（按常見的粉塵濃度2.5g/m3計，前者約需1min,后者約需1h）。濾袋經過清灰后，還殘留一些粉塵，經歷一段周期性的過濾清灰后，殘留粉塵就趨于穩定。這時的除塵率一般將保持大于99%，如使用得當，甚至可超過99.9%.在正常狀態下，它對粉塵中亞微米(粒徑<1um)部分的除塵率通常是大于90%.
　　產品可廣泛應用于工礦企業的煙塵治理，燃煤鍋爐和生物質鍋爐煙氣的超低排放，在大氣霧霾治理領域具有廣闊的應用前景。
