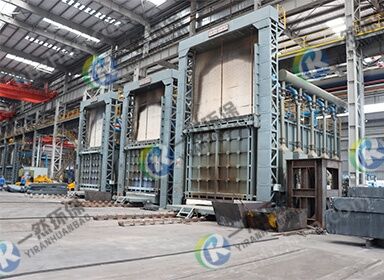

蓄熱式加熱爐

一然蓄熱式加熱爐設備采用墻體蓄熱式燃燒技術，蓄熱式換熱器提高了工件生產加熱效率，提高燃料熱能利用率，降低單位能耗。蓄熱式鍛造加熱爐工作原理：

1、蓄熱式加熱爐將助燃空氣和天然氣經換向系統后由各自的氣體管道送至各自的蓄熱式燃燒器，流經各自的蓄熱體，可利用煙氣余熱預熱助燃空氣，通過各自的噴口噴入爐膛；

2、蓄熱式天然氣加熱爐燃燒后產生高溫火焰加熱爐內工件；蓄熱式鍛造爐煙氣余熱回收系統充分吸收余熱：高溫煙氣在蓄熱室進行熱交換，將大部分余熱傳遞給蓄熱體后，以100℃左右進入換向機構，然后經排煙系統排入大氣，節能環保；

3、PLC控制系統發出指令，蓄熱式加熱爐氣體流動換向；換向后，空氣和天然氣從右側噴口噴出并混合燃燒，左側噴口為煙道，在排煙機的作用下，高溫煙氣通過蓄熱體后排出，一個換向周期。

一然蓄熱式加熱爐結構：

1、蓄熱式加熱爐爐體由鋼板和型鋼焊接組成，爐底鋼結構、爐子兩側鋼結構、裝出料端鋼結構、爐頂鋼結構。加熱爐砌體采用澆注料整體澆筑，爐頂采用平頂?shù)鯍旖Y(jié)構，錨固磚用錨固鉤吊掛在爐頂鋼結構上。爐區設有平臺，平臺之間安置梯子和欄桿。

2、蓄熱式加熱爐爐子的機械設備主要包括：裝料爐門、爐內裝料輥道、推鋼機、步進機械、爐內出料輥道、出料爐門；

3、蓄熱式燃燒系統：系統通過空氣蓄熱燃嘴和天然氣蓄熱燒嘴進行供熱，將助燃空氣和天然氣分別預熱后噴入爐膛。蓄熱式燃燒系統由空氣天然氣蓄熱室、換向系統及控制單元組成，采用分側分散換向系統對空氣和天然氣蓄熱燒嘴進行換向。一然分側分散換向系統有效解決了集中換向方式問題，縮小了換向閥到燒嘴之間的管道長度和體積；節約了天然氣消耗；解決了全分散換向方式管路過多、設備過多、故障點過多和檢修空間太小的問題；系統簡潔可靠，設備故障點少，管道美觀大方，檢修空間寬敞。

4、PLC智能控制系統：PLC智能控制換向系統，當換向系統處自動運行狀態時，換向閥以一定的時間間隔換向動作；當排煙溫度過高時，系統將強制換向閥換向，直至排煙溫度下降到設定的溫度范圍內，系統處于手動狀態時，可在觸摸屏上進行手動換向；超溫警報；動作異常警報.；

5、爐區控制系統：蓄熱式加熱爐采用的自動控制系統包括各設備的控制設定及所有設備的順序聯鎖控制，可自動控制：（1）各段爐區的自動控制，以合理的空燃比進行調節，對各段空氣和天然氣流量進行計量和檢測；（2）對各種危險情況進行報警；（3）汽化冷卻系統自動化控制；（4）微機監控軟件現實系統流程圖；（5）微機監控軟件顯示系統流程圖、趨勢圖控制。
