一體化孔板流量計

概述

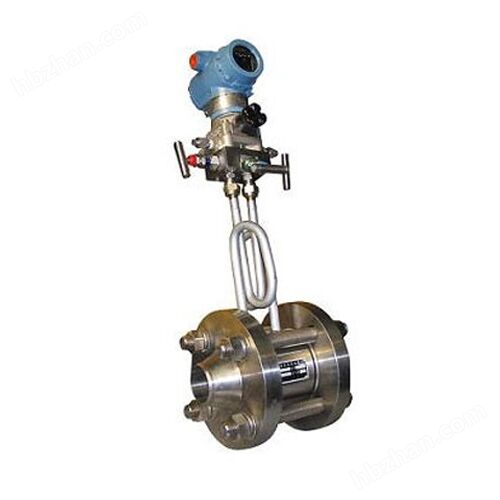

       HC-LG 系列一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。


適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級


二、原理及結構：

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

三、主要技術參數

▲公稱通徑： DN20 – DN1000

▲依據國家標準GB/T2624-93進行設計制造

▲依據國家檢定規程JJG 640-94進行出廠檢定

▲基本精度： ±0.5%、±1%、±1.5%

▲流量范圍： ≥ 1:15

▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質

▲被測介質溫度：-10℃~+450℃

▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），

▲輸出信號： 4-20mA DC或RS485通訊

▲防爆性能： 本安型ibIICT5

三、安 裝
▲可水平、垂直安裝，應保證管內充滿液體。
▲孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。

訂貨時請詳細提供以下數據：
（1）被測介質 名稱

（2）、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）
（5）管道材質、內徑、外徑

四、顯示儀表 CH-XMJA型智能流量積算儀

按 < 鍵上排依次顯示： F瞬時流量t/h, P工作壓力MPa,C工作溫度℃

產品示意圖】

環室取壓標準孔板 PN≤2.5	環室取壓標準孔板 4.0≤PN≤6.4
鉆孔取壓標準孔板 PN≤2.5	緊固式八槽孔板 PN≤10
焊接式八槽孔板 PN≤10	徑距取壓標準孔板 PN≤2.5
高壓透鏡墊孔板 PN22，32	法蘭取壓標準孔板 4.0≤PN≤6.4

產品選型
