66mm不銹鋼殼微壓表

參考價

面議

具體成交價以合同協議為準

公司名稱東莞市派爾耐儀表有限公司
品牌
型號
所在地東莞市
廠商性質經銷商
更新時間2025/8/30 12:35:53
訪問次數45

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

　東莞市派爾耐儀表有限公司是專業的自動化儀表制造商,采用中國臺灣技術及管理方式,主要生產經營壓力、液位、溫度量測儀表。公司采用進口生產設備，性能*，自動化程度高，且引進中國臺灣壓力儀表*制造工藝及管理機制，從而擁有很強的核心竟?fàn)幜Α１竟緭碛袑I(yè)的技術團隊，可以為客戶提供壓力、液位及溫度量測控制儀表的設計、開發、制造、安裝及售后維護等一系列服務。儀表由中國臺灣高級工程師設計開發，能為客戶度身設計制做各種非標特殊壓力、液位及溫度儀表，并接受來料、來樣、來圖加工、OEM代工及ODM委托加工。本公司訂單接受靈活，訂單批量大小不限，常規小額訂單現貨供應，批量訂貨交貨及時。本公司服務周到、價格合理、是您理想稱心的合作伙伴。

公司建立了一套行之有效的質量保證系統，并有專業質檢人員，嚴把質量關，能有效保證產品的品質。我們明確意識到:“質量是企業的命脈”。本著這一條原則，我們嚴格控制從產品設計、原材料采購、生產、測試、出貨檢驗、包裝到出貨的每個環節，以確保交到客戶手中都是合格的產品，讓顧客信得過的產品。與此同時我們也嚴格控制生產成本，在確保品質的基礎上達成具競爭力的價格。藉由派爾耐全新的經營理念和派爾耐儀表全體職員不懈的努力，派爾耐儀表已走向成熟，深為國內外客戶所認同。
　　為了確保產品的高品質和高精確性，我們不斷的引進高科技人才和*設備。現在我們的努力已經被越來越多的國內外的客戶所認可。

在過去已經取得的輝煌成績基礎上，派爾耐將進一步加強管理，不斷地進行科學創新，從多方面滿足客戶，服務客戶，為客戶提供的產品和滿意的服務，達到供需雙贏的終目的，從而讓派爾耐持續成長、永續經營。

展開顯示更多內容

壓力表

產品簡介在線詢價

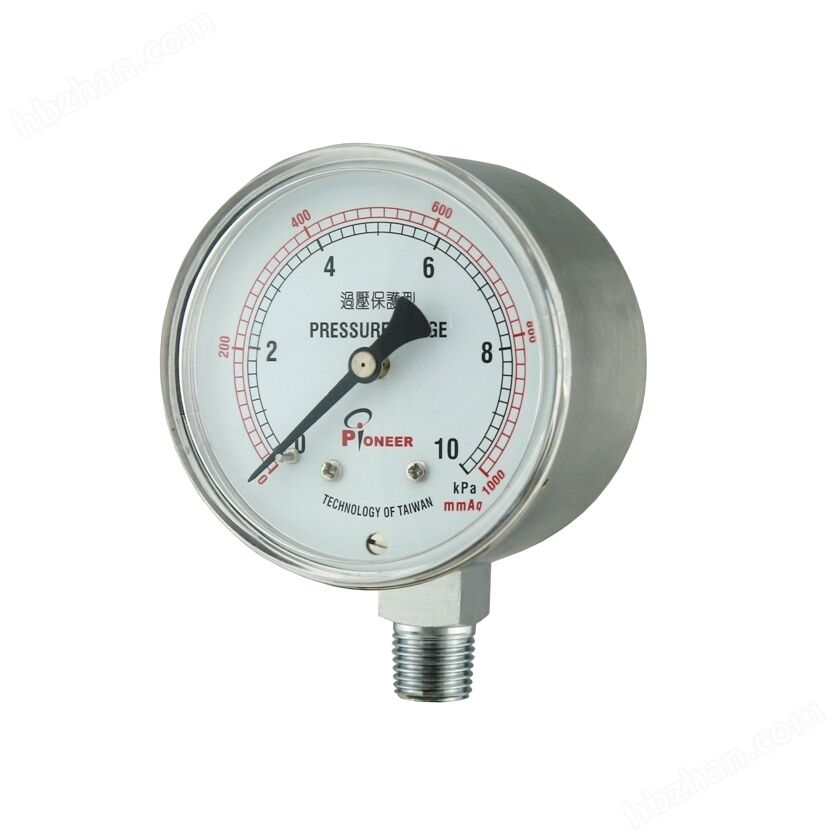

產品品牌:PIONEER產品類型:機械式壓力儀表類產品系列:膜盒壓力表系列表頭直徑:2.6Inch(66mm)壓力量程:0~10kPa/0~1000mmAq刻度單位:kPa(黑)/mmAq(紅)結構樣式:弧面塑面內嵌壓緊結構表殼材質:SUS304不銹鋼罩圈材質:(無罩圈)傳動元件材質:銅合金(機芯)彈性元件材質:銅合金(膜盒)接頭材質:銅合金(鍍鎳)表窗材質:弧形PC表窗表盤材質:鋁制(白瓷底色)......

66mm不銹鋼殼微壓表產品信息

產品簡介

    PION^@膜盒壓力表主要是用于量測氣體介質之微小壓力,因其壓力敏感元件通常是由兩塊波浪型的金屬膜片組成的彈性膜盒,故而稱之為膜盒壓力表。它與一般壓力表的巴登管結構不同，它采用的是膜盒結構，它能測量巴登管結構無法測量的微小的壓力(60kPa以下）,故又稱微壓表。膜盒壓力表通常用水柱高度為參照單位,也稱之為水柱表或微壓計。有時膜盒壓力表也會采mbar單位,故此也被稱為毫巴表,膜盒壓力表也常用于燃?xì)庠O(shè)備及燃?xì)夤苈飞?所以也有人稱之為燃?xì)鈮毫Ρ怼?
    PION^@膜盒壓力表主要是依靠膜盒感應元件對壓力進行測量。一般膜盒分為2種結構,一種是由兩片或兩片以上具有彈性的金屬膜片焊接而成的膜盒或串聯膜盒,另一種為單片膜片與基底座焊接(稱單片膜盒)。膜盒的外面焊有拔桿并以扛桿方式接到齒輪機芯上,當測量介質的壓力作用在膜盒腔內時,由此產生的膜盒的彈性變形位移。膜盒的彈性變形位移量與介質所施加壓力通常呈線性關系,膜盒元件的變形幅度取決于測量介質壓強的大小,壓力使膜盒產生變形位移,通過膜盒上焊接的拔桿傳遞到儀表的機芯,位移量大小通過齒輪及連桿放大傳遞到終端指示裝置（指針及刻度盤）顯示實際壓力數值。
    PION^@膜盒壓力表一般用來測量氣體的微小壓力,量程和量測的精度通常取決于儀表表頭盤面的大小(膜盒的大小)和壓力敏感元件的材質。當幾個膜盒敏感元件疊放在一起后會產生較大的傳遞力來量測極微小的壓力,膜盒壓力表的測量范圍在0~2.5mbar到0~600mbar,量測的精度在0.25~5級。膜盒壓力表的測壓膜盒通常為銅合金,如磷銅,鈹銅。用于特殊工作環境或用于特殊壓力介質時通常選用不銹鋼材料或其它合金金屬,全不銹鋼膜盒壓力表通常會使用SUS304不銹鋼或SUS316及SUS316L不銹鋼。
    PION^@品牌的膜盒壓力表通常都有過壓保護裝置,能在一定程度上防止壓力過大造成的儀表損壞,但在選擇量程時一定要注意選用正確的壓力范圍,以免超壓造成不必要的損失。如應用中無法保證壓力不會超，應選用PION^@過壓防止型膜盒壓力表或在儀表上加裝過壓防止裝置。
    PION^@膜盒壓力表采用的焊接技術和精良裝配工藝制作而成,膜盒壓力表壓力指示非常靈敏,，因產地和使用地區海拔高度不同及使用儀表的工作環境溫度不同，故而會造成指針不在零位膜盒壓力表都設計有調零裝置,能適于各種工作環境。

應用領域
   ◆ 瓦斯燃燒設備；
   ◆ 涂裝系統；
   ◆ 噴涂機械；
   ◆ 工業燃?xì)饧訜嵯到y(tǒng)；
   ◆ 爐窯爐膛壓力；
   ◆ 煤氣天然氣管道工程；
   ◆ 燃燒裝置；
   ◆ 樓棟調壓箱；
   ◆ 氣體管道；
   ◆ 風機風壓；
   ◆ ?通空調；
   ◆ 電子玻璃清洗設備；
   ◆ 電力開關柜；
   ◆ ；
   ◆ 嬰兒復蘇機；
   ◆ ；
   ◆ 咖啡烘焙機；
   ◆ 大型烤爐；
   ◆ 食口烘箱；
   ◆ 廚具爐灶；
   ◆ 蒸汽鍋爐；
   ◆ 大型蒸箱；

使用環境

◆ 環境溫度：（-10~50）℃
◆ 相對濕度：<95%
◆ 大氣壓力：（86-106）kpa
◆ 存儲溫度：（-20~70）℃

性能特點

◆ 穩定性好,指示準確。
◆ 采用過壓防止結構,能有效防止過壓造成儀表的損壞,延長儀表的壽命.
◆ 儀表設有調零裝置,能有效保證壓力表在各個地域都能使用,隨時校零.
◆ 不同的外殼材料能使膜盒壓力表有廣泛的使用空間,省卻了工作環境對壓力表使用上的種種制約。
◆ 靈活的安裝方式,便于拆卸。
◆ 亮麗的外觀更讓使用設備顯示價值。
◆ 眾多的壓力量程,能更好的適應客戶的要求.
◆ 多種膜盒材料可供選擇.

顯示特點

◆ 可選單刻度或雙刻度顯示
◆ 可選顏色范圍標示顯示
◆ 可選夜光表盤
◆ 可選標記紅針

調零樣式

◆ 前調零式
◆ 后調零式

使用與維護

◆ 儀表必須垂直安裝,安裝時應使用扳手旋緊,不應強扭表殼；運輸時應避免碰撞。
◆ 儀表使用宜在周圍環境溫度為-25~55℃。
◆ 使用工作環境振動頻率<25HZ,振幅不大于1mm。
◆ 使用中因工作環境溫度過高或因制造地和使用地的大氣壓差和溫度差,儀表指示值不回零位或出現示值超差,請先調零后再使用。
◆ 儀表使用范圍應在上限的1/3～2/3之間。
◆ 在測量腐蝕性氣體介質時或高溫介質時請注意選用全不銹鋼材質的,并采用安全玻璃鏡面。
◆ 儀表應經常進行檢定(至少每三個月一次)。
◆ 需用測量腐蝕性介質的儀表,在訂貨時應注明要求條件如介質材質。

膜盒壓力表 (微壓表,微壓計,水柱表,燃?xì)鈮毫Ρ?毫巴表)
技術參數
表頭外徑	50mm(2")	63mm(2.5")	66mm(2.6")	70mm(2.75")	75mm(3")	100mm(4")	150mm(6")
膜盒壓力表常規壓力量程(特殊量程及單位刻度可定制,并可定做帶有色標的表盤)
正壓量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
0~250Pa	0~500Pa	0~1kPa	0~1.5kPa	0~2kPa	0~3kPa	0~4kPa	0~5kPa
0~6kPa	0~10kPa	0~15kPa	0~20kPa	0~25kPa	0~30kPa	0~40kPa	0~50kPa
0~60kPa
負壓量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
0~ -250Pa	0~ -500Pa	0~ -1kPa	0~ -1.5kPa	0~ -2kPa	0~ -3kPa	0~ -5kPa	0~ -10kPa
0~ -15kPa	0~ -20kPa	0~ -25kPa	0~ -30kPa	0~ -40kPa	0~ -50kPa	0~ -60kPa
壓力真空連程表量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)
-1~0~1.0kPa	-1.5~0~1.5kPa	-2~0~2kPa	-3~0~3kPa	-4~0~4kPa	-5~0~5kPa	-10~0~10kPa	-15~0~15kPa
-20~0~20kPa	-25~0~25kPa	-30~0~30kPa	-50~0~50Kpa	-10~0~50kPa	-20~0~40kPa
刻度單位	mbar	kPa	Pa	mmH₂O	mmAq	mmWater	inH₂O
刻度單位	mmHg	inHg	bar	psi	MPa
外殼材質	※鐵殼(電泳) ※鐵殼(鍍鉻) ※碳鋼(烤漆) ※1Cr18Ni9T不銹鋼 ※SUS304不銹鋼 ※鋁殼 ※塑殼
指針材質	※塑制 ※鋁制(電泳) ※鋼制(電泳) ※鋼制(噴漆)
膜盒材質	※磷銅 ※鈹銅 ※SUS304不銹鋼 ※SUS316不銹鋼 ※SUS316l不銹鋼
機芯材質	※黃銅 ※SUS304不銹鋼
接頭材質	※黃銅 ※1Cr18Ni9Ti ※SUS304不銹鋼 ※SUS316不銹鋼
表盤材質	※鋁制(白瓷底漆,特殊規格可定制,表可訂制夜光盤) ※塑制(注塑成型)
罩圈材質	※塑制 ※鐵制電鍍 ※鐵制噴漆 ※鋁制 ※1Cr18Ni9Ti不銹鋼 ※SUS304不銹鋼
鏡面材質	※壓克力 ※PC(聚碳酸酯) ※普通玻璃 ※鋼化玻璃 ※安全玻璃
結構樣式	※鏡面嵌入式 ※罩圈壓緊式 ※罩殼螺絲鎖緊式 ※外卡旋緊式 ※外卡縮口旋緊式
精度等級	4%f.s.	2.5%f.s.	2%f.s.	1.6%f.s.	1.0%f.s.	0.4%f.s.	0.25%f.s.
安裝形式	徑向安裝型(AT)		徑向后法蘭安裝型(CT)		軸向前(法蘭)帶邊安裝型(DT)
安裝形式	軸向安裝型(BT)		軸向支架安裝型(ET)		軸向平邊加支架安裝型(FT)
接口螺紋	公制螺紋(細牙)		M10*1	M12*1	M14*1.5	M16*1.5	M20*1.5
	英制管螺紋(G或PF螺紋)		G1/8	G1/4	G3/8	G1/2
	英制錐管螺紋(ZG或PT螺紋)		1/8PT	1/4PT	3/8PT	1/2PT
	美制錐螺紋(Z或NPT螺紋)		1/8NPT	1/4NPT	3/8NPT	1/2NPT
環境溫度	-30~60℃（環境溫度持續高于60℃建議外加散熱裝置)
使用溫度	-30~80℃（工作溫度持續高于80℃建議外加散熱裝置)
相對濕度	10%~80%(RH)
防護等級	IP54~IP67(以產品結構決定)
認可標準	GB1226-86/ASME B40.1
安裝環境	適應于無酸,堿或?qū)︺~合金,電鍍件,不銹鋼無腐蝕的工作環境,用于野外或露天的耐候膜盒壓力表請另外注明.
隨機附件	合格證,使用說明
可選項目	*如用于壓力脈沖較大可選過壓保護器.
可選項目	*如需要在停用或更換壓力表時不停機做業,須隔斷壓力表和被測介質的可選配壓力表開關.
適用介質	兼容與不銹鋼不起反應的全部氣體介質.
適用介質	兼容與銅合金不起反應的全部氣體介質.
訂購須知	1,請注明所需膜盒壓力表壓力表的表頭外徑尺寸。
	2,請注明所需膜盒壓力表的量程。
	3,請注明所需膜盒壓力表的安裝形式。
	4,請注明所需膜盒壓力表的接口類型。
	5,請注明所需膜盒壓力表量測介質類型,工作溫度及環境溫度。
外形尺寸
