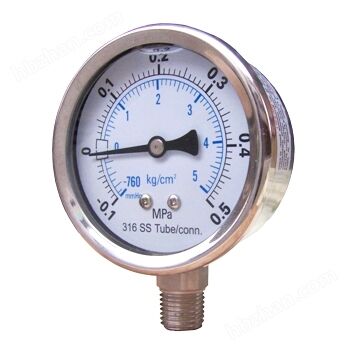

63mm全不銹鋼充油壓力真空表(316)

壓力真空表

(壓力真空聯成計)

一、產品簡介

   壓力真空表又稱為組合式壓力表,中國臺灣又名聯成壓力計或聯成計,其主要特點是集正壓壓力量測和負壓壓力量測為一體,可同時量測粗真空(負壓)和壓力,在一些需要抽真空(負壓)同時又要加壓力的設備及系統中使用尤其便利,不用頻繁切換壓力和真空量測通道,其結構原理按照壓力計的量程各有不同,彈簧管結構是的一種結構,此結構的壓力真空表與一般的壓力計結構及原理相同,量測的介質可以通過配套壓力表附件拓展,應用泛圍寬廣,無論是氣體液體都有能量測,用戶可按壓力量程及適用介質來選取擇合適的壓力真空表,壓力真空表主要用于配套泵浦,過濾器,風機風壓量測,壓力真空釜,含浸機,工業冷水機,空調,EPS發泡機械,化工機械等.

二、技術參數

表頭外徑:※40mm(1.5")    ※50mm(2.0")    ※63mm(2.5")    ※76mm(3.0")   ※100mm(4.0")    ※150mm(6.0")

安裝形式:※徑向安裝型  ※徑向后法蘭安裝型 ※軸向安裝型 ※軸向加支架型 ※軸向前邊安裝型 ※軸向前邊加支架安裝型

真空表常規量程(特殊量程可訂制)

-50~0~50kPa(min)

-60~0~60kPa

-60~0~60kPa

-100~0~100kPa

-100~0~200kPa

-1~0~3kgf/cm2

-1~0~5kgf/cm2

-1~0~10kgf/cm2

-1~0~15kgf/cm2

-1~0~30kgf/cm2

-1~0~35kgf/cm2

-1~0~40kgf/cm2(MAX)

外殼材質:※塑殼  ※鐵殼(噴漆)  ※鐵殼(鍍鉻)  ※碳鋼殼(烤漆)  ※SUS304不銹鋼  ※鑄鋁殼

指針材質:※塑制 (注塑一體成型)  ※鋁制(噴漆)  ※鋼制(噴漆)  ※鋼制(電泳)

彈性元件材質:※磷銅   ※鈹銅   ※不銹鋼SUS304   ※不銹鋼SUS316或316l

機芯材質:※黃銅   ※黃銅 +不銹鐵  ※不銹鋼SUS304

接頭材質:※黃銅  ※不銹鋼SUS304  ※不銹鋼SUS316

刻度單位:※mmAQ  ※mmH2O  ※cmH2o  ※mbar  ※bar  ※kPa  ※MPa  ※mmHg ※cmHg   ※inHg  ※psi  ※kgf

刻度盤材質:※鋁制(白瓷底漆,特殊規格可訂制)  ※塑制

罩圈材質:※鐵制罩圈(噴漆)  ※鐵制罩圈(電鍍)  ※不銹鋼1Cr18Ni9Ti  ※不銹鋼SUS304

鏡面材質:※壓克力   ※安全玻璃   ※鋼化玻璃   ※PC(聚碳酸酯)

使用溫度:-30~60℃（工作溫度持續高于80℃建議外加散熱裝置)

填充介質:此選項僅用于充油型,我公司壓力真空表一般選充硅油(低粘度)

※硅油(低粘度):一般用 -30~50℃   ※硅油(高粘度)：高溫用 -20~80℃

※甘油(丙三醇):食品用 -5~40℃    ※氟化油：鹽類,酸類用 -20~50℃

結構樣式:※亞克力鏡面嵌入式  ※罩圈壓緊式  ※罩圈螺絲鎖緊式  ※罩圈外卡旋緊式  ※罩圈外卡縮口旋緊式  ※滾邊式

環境溫度:-30~60℃（工作溫度持續高于80℃建議外加散熱裝置)

相對濕度:10%~80%(RH)

精度等級(各表徑真空表在常溫條件下):

※40mm(1.5") 2.5%f.s.        ※50mm(2.0") 2.5%f.s.         ※63mm(2.5") 2.5%或1.6%f.s

※76mm(3.0") 2.5%或1.6%f.s.  ※100mm(4.0") 1.6%或1.0%f.s.  ※150mm(6.0") 1.6%或1.0%f.s

接頭鏍紋(可按用戶要求制做特殊螺紋):

※公制螺紋:M8,M10,M14,M16,M20   ※英制錐管螺紋:1/8PT,1/4PT,3/8PT,1/2PT   ※英制直管螺:G1/8,G1/4,G3/8,G1/2

※美制錐螺紋:1/8NPT,1/4NPT,3/8NPT,1/2NPT  塔形接頭:4mm.6mm,8mm,10mm

防護等級:IP54~IP65

認可標準:GB1226-86/ASME B40.1

安裝環境:可適應于或對銅合金,電鍍件,不銹鋼無腐蝕的氣體或氣霧的工作環境,用于野外或露天的壓力真空表請另外注明

隨機附件:合格證,使用說明

可選項目:　
1,如有安裝位置的限制可選配:不銹鋼連接彎管,不銹鋼延長連接軟管.
2,如用于壓力脈沖較大的介質可選取配:不銹鋼緩沖彎管或阻尼器.
3,如需要在不用或更換壓力表時不停機做業,須隔斷壓力表和被測介質的可選配壓力表開關.

適用介質:適用于量測與銅,銅合金,不銹鋼不起反應的氣體,液體等流體介質.高粘度或結晶類及強腐蝕性介質請選用隔膜表系列.

訂購須知:

1.請注明所需訂購壓力真空表的表頭尺寸.

2.請注明所需訂購壓力真空表的量程.

3.請注明所需訂購壓力真空表的安裝形式.

4.請注明所需訂購壓力真空表的接口類型.

5.請注明所需訂購壓力真空表量測介質的工作溫度.

6.請注明所需訂購壓力真空表量測介質的環境溫度.

7.請注明所需訂購壓力真空表量測需要達到的精度等級.

三、特點

1.與傳統的U型管壓力真空計或水銀壓力真空計相比較,不論在直觀的讀數還是安裝的便捷上,壓力真空表的優勢是的。

2.集正壓壓力量測和負壓壓力量測為一體,同時量測真空(負壓)和壓力,不用頻繁切換壓力和真空量測通道.

3.壓力真空壓力表在近年來的批量生產下,成本不斷的降低,和傳統 壓力真空計性價相比更能體現其價值.

4.廣泛的使用空間,省卻了工作環境對真空壓力表使用上的種種制約。

5.靈活的安裝方式,便于拆卸。亮麗的外觀更讓使用設備顯示價值

6.眾多的壓力量程,能更好的適應客戶的要求.

7.多種材料可供選擇.

四 、外型結構

五、選型

※一般壓力真空表用于測量對鋼,銅及銅合金無腐蝕作用,無爆炸危險的不結晶,不凝固的液體,氣體或蒸汽介質的 正負壓.
※耐震壓力真空表表用于振動和壓力有波動下,測量無腐蝕,無結晶的介質的正負壓.
※全不銹鋼壓力真空表用于測量對不銹鋼無腐蝕作用的液體,氣體介質的正負壓,全不銹對環境有更強的耐蝕能力.
※耐酸壓力真空表用于測量硝酸及堿類液體介質的壓力和負壓;耐酸真空表用于測量硝酸及堿類液體的負壓.

六、應用

*真空含浸機,含浸釜等 *真空去泡機  *真空泵浦   *真空鍍膜系統   *真空熱處理設備  *設備

*壓力真空設備,壓力真空箱等須量測真空壓力的工業系統及設備。

七、使用與維護

⑴儀表必須垂直：安裝時應使用扳手旋緊,不應強扭表殼；運輸時應避免碰撞。
⑵儀表使用宜在周圍環境溫度為-25~55℃。
⑶使用工作環境振動頻率<25HZ,振幅不大于1mm。
⑷使用中因工作環境溫度過高或因制造成地和使用地的大氣壓差和溫度差,儀表指示值不回零位或出現

示值超差,請先調零后再使用。
⑸儀表使用范圍,應在上限的1/3～2/3之間。
⑹在測量腐蝕性氣體介質時或高溫介質時請注意選用全不銹鋼材質的,并采用安全玻璃鏡面.
⑺儀表應經常進行檢定(至少每三個月一次)
⑻需用測量腐蝕性介質的儀表,在訂貨時應注明要求條件如介質材質。
