氧化鋯氧量分析儀,氧量分析儀,分析儀

一、用途
ST-SZO系列氧化鋯氧量分析儀可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能目的，減少環境污染。

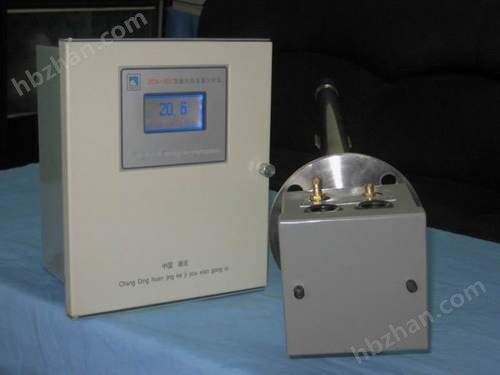

氧化鋯氧量分析儀有氧化鋯頭（一次儀表）和氧量變送器（二次儀表）二部分組成。
氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣 ，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。探頭鋯管能方便地拆卸更換。
氧量變送器結構簡單，安裝尺寸規范，線路設計合理，工藝質量，儀表性能穩定可靠，調試方便。
氧化鋯氧量分析儀由于其的性能價格比，數年來在國內大中型電廠得到廣泛應用。

二、氧化鋯氧量分析儀技術規格 　
　* 測量對象：各種工業爐窯煙氣，混合氣體濃度 　　* 測量元件：氧化鋯管 　　
1、測氧范圍：0—20.6%O2或0--10% 　　
2、儀器精度：系統測氧基本誤差≤±2%滿量程值 　　
3、變送器精度：1.0級（≤1.0%滿量程值） 　　
4、溫控精度：恒溫點的700±1℃ 　　
5、響應時間：≤3秒（達到90%的響應） 　　
6、報警輸出：上、下限節點輸出，可選“常開”或“常閉”點 　　
7、模擬量輸出信號：4—20 mA ADC（負載0Ω—750Ω）對應氧量0—10%O2或者0—20.6%O2 　　
8、本底修正范圍：-20 mV—+20 mV 　　
9、數顯形式：LED四位數碼管顯示 　　
10、電源：AC220V±15% 　　
11、功耗：‹6W（不包括加熱功率） 　　
12、加熱功率：約50W（平均值）可提供150W輸出功率 　　
13、環境條件：溫度-20℃—60℃；相對濕度‹90% 　　
14、檢測器約10Kg，轉換器約5Kg 　　
15、標定方式：叁參數標定。空氣點、標準氣點、工況點。 　　

如何選型
主要以下幾方面考慮選型： 　　
1、.轉換器 　　
轉換器有盤裝（HD-2D): 開孔尺寸75+2mm×150+2mm 　　
壁掛式（HD-2C):安裝 尺寸：260mm×205mm×90mm 　　
轉換器的顯示量程為：0－20.6%或0－10%。 　　
輸出為： 4-20mA 　　
上下限為常開節點，用戶可自設定報警點。 　　

2、.檢測器 　　
（1）插入深度選擇：爐墻厚度+300mm（檢測器長度規格有400mm，600mm，800mm，1000mm，1200mm 可供選擇） 　　
（2）安裝點煙氣溫度的選擇：煙溫‹700℃，選擇SK標準型檢測器；煙溫 ≥700℃，選擇TX高溫型檢測器 　

三、氧化鋯氧量分析儀具有以下主要特點： 　　
1、傳感器使用了日本離子鍍膜技術，大幅度提高了使用壽命。 　
2、氧化鋯探頭采用全321不銹鋼（1Cr18Ni9Ti)護套，具有的 耐磨及耐蝕性。 　　
3、直插式：無需取樣系統，響應快，有效的降低煙氣中灰份堵塞。 　　
4、熱擴散參比：無需專門的參比空氣泵，使用維護簡單。 　　
5、雙參數設計：克服國產氧化鋯性能離散性，測量準確，延長使用壽命。 　　
6、工況在線校準：準確可靠，單標氣在線校準方便，工況點可直接標定，測量精準。 　　
7、熱惰性保護：安裝方便，可熱安裝，對停啟爐適應性強。 　　
8、元件可拆：元件更換方便，便于維修，降低使用成本。 　　
9、多功能顯示：氧含量(%)； 氧電勢；溫度，本底電勢參數數顯直觀方便 　　
10、雙量程：同時具有0-10% 和0-20.6%雙量程，測量范圍廣。 　　
11、雙輸出：同時具有開關量節點輸出和4-20mA兩檔輸出。 　　
12、負載大：750歐/4-20mA,便于遠程安裝。 　　
13、本底電勢可調，調節范圍寬，可隨時檢查元件老化等參數。 　　
14、全浮式設計：共模輸入，抗電場干擾性強，無需專用地線，安裝方便。 　　
15、適應性強：可適用于燃氣、燃油、燃煤各種爐型。測量溫度從室溫至1400度均可選擇到合適的型號。
