三相自耦變壓器|自耦變壓器

產品典型應用：
一切需要電壓轉換的設備和使用環境。
如進口機床應用：
日韓進口CNC加工中心,如馬扎克、牧野、天田、三菱、大隈機床；斗山、現代、三星等品牌數控加工設備，其輸入電壓輸出電壓變換為 380/400V-à220/200V各品牌可通用,臺系現代威亞、友嘉、永進等品牌也可通用，其功率從12KVA~100KVA不等。

進口印刷機：小森印刷機、三菱印刷機其輸入電壓要求為200V，其功率一般為50KVA~500KVA不等。
自動化產線：使用三相480V 440V 200V 220V等伺服系統的非標自動化生產線。

產品功能特點：
OSG&ODG三相自耦變壓器&單相自耦變壓器是一種靜止的電氣設備。它是根據電磁感應的原理，將400V或者380V的交流電壓和電流轉換成同頻率的480V 440V 200V 220V等電壓電流的設備。
OSG&ODG三相自耦變壓器&單相自耦變壓器是繞組采用脫胎整列繞制方法；三相自耦變壓器進行整體真空浸漆，使自耦變壓器的絕緣等級達到F級或H級，產品性能達到水平。OSG系列三相自耦變壓器的各種輸入電壓、輸出電壓的高低、繞組的聯接組別、輸出及輸出調節抽頭的多少及位置（一般為±5％）、初次級繞組容量的分配、次級單相繞組的配備、整流電路的使用、外殼防護要求可達IP45等，均可根據用戶的要求進行定制。

下附自耦變壓器的系統原理圖：

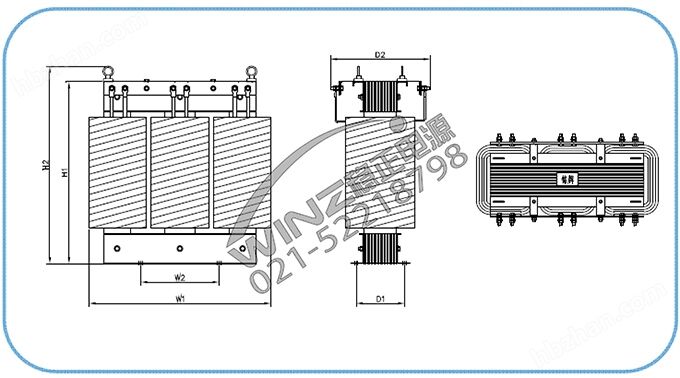

下附自耦變壓器的系統結構示意圖：


使用環境：
1、周圍介質溫度上限值不超過+55℃，下限值不低于-25℃。
2、空氣相對濕度不大于90%RH(溫度為25℃時)。
3、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體，及導電塵埃。
4、無振動無沖擊的靜止環境。
5、如需戶外放置，可定制戶外型IP33以上防護等級機箱。

OSG自耦變壓器型號參數

序號	參數名稱	內容
1	產品型號	OSG&ODG系列三相自耦變壓器
2	額定容量（KVA）	30VA-1200KVA
3	輸入電壓	三相380V&400V 單相220V 110V ±10%
4	輸出電壓	220V 200V 380V 415V 480V 440V等客戶指定電壓
5	系統運行電壓	530V
6	繞組材質	全銅絲包線
7	聯接組別	DYn11 YYn0等客戶指定聯接組別
8	額定頻率	50/60Hz
9	額定相數	3相
10	冷卻方式	溫控強制風冷
11	絕緣等級	H級、F級、B級
12	絕緣水平	工頻耐壓3KV，無擊穿無閃絡
13	過載能力	2倍額定電流，維持1分鐘
14	顯示功能	輸入輸出電壓電流顯示，溫度顯示
15	短路阻抗	＜3.5%
16	空載損耗	按標準 GB1094.11-2007
17	負載損耗	按標準 GB1094.11-2007
18	防護等級	IP20 室內 可定制IP33戶外
19	外形尺寸
20	顏    色	RAL7035，其他顏色可定制
21	安裝地點	戶內
22	相對濕度	10%~90% RH
23	海拔高度	3000米以下 海拔每升高1000米，容量降額10%
24	環境溫度	-25~+55℃ 日平均溫度：38℃
25	耐地震力	地面水平加速度0.2g，垂直加速度0.1g
26	使用環境	安裝位置無嚴重蒸汽、化學沉積、灰塵及爆炸物等
27	引線方式	變壓器高低壓引線方式為：電纜下進下出
28	安裝方式	底腳落地固定安裝
29	吊裝方式	底部叉車吊裝
30	噪音	55db
31	磁通密度	磁通密度≤1.58T
32	執行標準	GB1094.11-2007

OSG自耦變壓器選型一覽表

規 格	輸入電壓	輸出電壓	變壓器裸機尺寸（mm）寬深高	含機箱尺寸 (mm)
OSG-5KVA	額定電壓±5%  可根據客戶要求訂制	380V或220V  可根據客戶要求訂制	240×160×230	300×300×300
OSG-8KVA			300×170×260	400×360×460
OSG-10KVA			300×170×260	400×360×460
OSG-15KVA			360×220×285	450×400×520
OSG-20KVA			360×230×285	450×400×520
OSG-30KVA			420×210×360	520×420×590
OSG-40KVA			420×230×360	520×420×590
OSG-50KVA			480×250×410	520×?420×?590
OSG-60KVA			480×260×410	580×500×650
OSG-80KVA			其余產品尺寸，500-1200KVA容量可定制 ：索取
OSG-100KVA
OSG-120KVA
OSG-150KVA
OSG-180KVA
OSG-200KVA
OSG-250KVA
OSG-300KVA
OSG-320KVA
OSG-350KVA
OSG-400KVA

?耐壓隔離高：初次級、輸入對地，輸出對地耐壓6000V以上，無擊穿無閃絡
?定制設計全：可根據客戶要求設計輸入輸出任意電壓組合，滿足現場需要（200V&220V&380V&440V）
? 屏蔽抗干擾：三相干式隔離變壓器增加抗干擾屏蔽層獨立接地，高度共模干擾抑制，有效抑制高頻干擾
?過載能力強：散熱設計優秀，短路過載能力強。
?絕緣性能好：H級絕緣導線，耐雷電沖擊水平高，承受突發短路能力強。
?制造工藝精：變壓器進行真空浸漆，絕緣等級達H級。
?連接組別多：根據客戶指定的連接方式和電壓比靈活配置。
?整機效率高：0.35mm低損矽鋼片，空載電流小。
?智能型溫控：大功率變壓器配置溫控器，通過預設在線圈的PT100傳感器動態反映線圈溫度變化，可實現故障報警等功能。
?顯示功能全：LCD大屏幕顯示，實時追蹤變壓器的運行狀態。
