產品簡介：

1．斷路器是按照GB3836.1~3—2000標準要求設計制造，并經/檢驗機/關檢驗合格，頒發防爆合格證；

2．斷路器分復合型斷路器和隔爆型斷路器，復合型斷路器外殼由鑄鋁合金壓鑄成型,表面噴塑、強度高、外形美觀,主腔為隔爆型結構，接線腔為增安型結構。隔爆外殼內裝斷路器通過殼蓋上的按鈕或操作機構控制殼體內的元件，以達到控制電動機的起動、停止的目的。隔爆型斷路器外殼由鋼板焊接而成，表面噴塑，外形美觀，分隔爆型主腔和接線腔。

適用范圍：
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、設施等爆炸性危險環境；
產品特點：

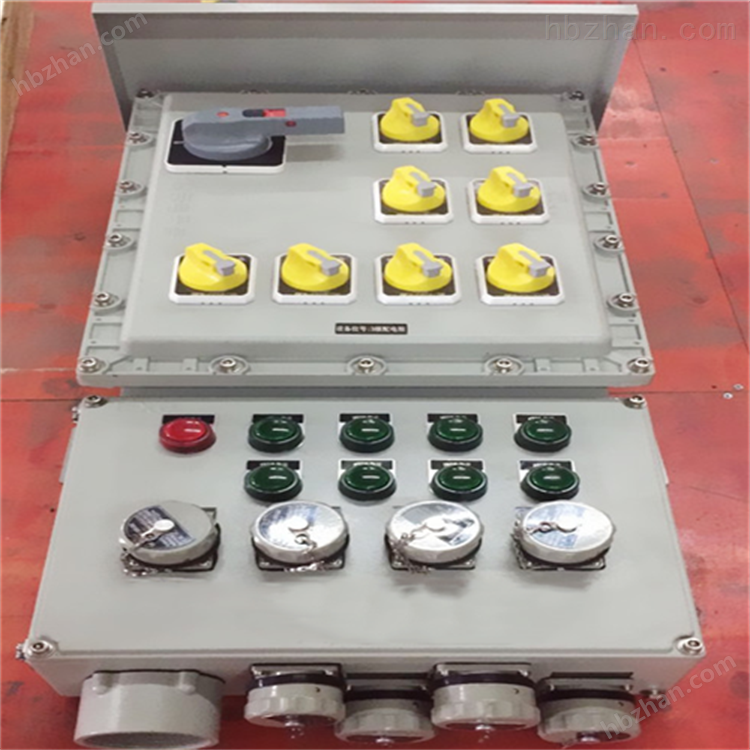

1． 本產品外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為復合型防爆結構，開關箱采用隔爆型結構，接線箱采用增安型結構；
3． 采用模塊化設計，各種回路可以自由組合；
4． 內裝高分斷小型漏電斷路器或塑殼式漏電斷路器，通過操作防爆客體外的手柄而實現分合；
5． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感

好；
6． 具有過載、短路、缺相、漏電保護功能；
7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆軟管均可；
9． 可根據用戶要求特殊定制；
技術參數：
防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
開關電流：10A—800A；
防護等級：IP54/IP55/IP65；
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出（可按客戶要求不受限制）

安裝及維修

1安裝前檢查斷路器銘牌的技術數據是否符合實際使用條件。

2安裝時注意電纜由出線口金屬墊圈、密封圈依次引入接線腔內，將出線口擰緊，使之密封，再將壓線板壓緊，以防止電纜拔脫。如不用的引出裝置，必須有封堵將其密封。

3斷路器的內外接地必須牢固可靠。

4運行前檢查所有隔爆結合面緊固螺栓是否擰緊，沒有彈簧墊圈的及時配置，防止自行松脫。

5檢修時，必須先斷開前級電源，等殼內電氣元件均不帶電時方可開蓋檢修
